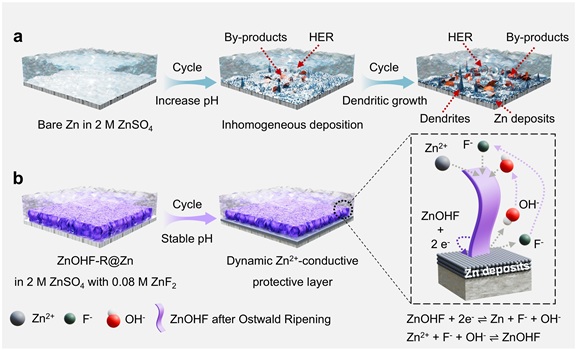

在水系锌离子电池中，锌阳极会受到析氢、副产物积聚以及枝晶生长的影响，这严重限制了其实际应用。为了同时解决这些问题，我组提出了一种动态导锌保护层策略，该策略在锌阳极上构建了原位 ZnOHF 层，并将 F⁻引入电解液中。ZnOHF 的导锌性和还原性能够引导锌的均匀成核和沉积，从而抑制枝晶的形成。至关重要的是，向电解液中添加 F^-能够使 ZnOHF 在循环过程中动态再生，并将有害的副产物转化为有利的 ZnOHF。此外，通过将锌阳极与电解液隔开以及通过 F^-升高电解液 pH 值来降低水活性，可以有效地抑制析氢反应的发生。因此，对称电池在 0.5 mA cm-2 的电流密度下能够稳定运行 3100 小时，并且全电池在 10 A g^-1 的电流密度下经过 4000 次循环后仍能保持 85%的容量。此外，一个 90 平方厘米的软包电池提供了初始容量为 240 mAh，并在 200 次循环后仍能保持 70%的容量，这突出了该策略的实际可行性。这项研究提出了一个有效且可扩展的界面工程方法，以实现耐用的锌阳极。该成果已发表在《先进材料》（Advanced Materials）。

文章链接：https://doi.org/10.1002/adma.73449
