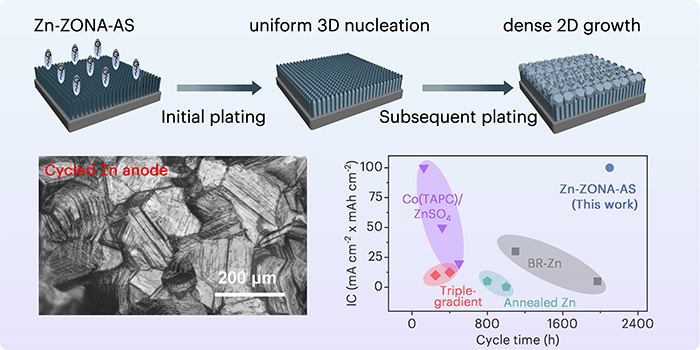

我们结合电极人工SEI层和电解液添加剂的优势，成功制备了Zn-ZONA-AS高性能锌负极。首先采用简单的盐溶液处理，在锌电极表面生长一层（002）取向的ZnO纳米阵列（ZONA），用于电沉积初期，诱导限域均匀成核。同时，电解液中阴离子表面活性剂（AS）可以促使电沉积锌在均匀晶核基础上致密化生长。电极表面生长的ZONA层，整体具有较高的均匀性，厚度在800 nm左右。Zn-ZONA-AS电极在10 mA cm^-2，10 mAh cm^-2的严苛测试条件下可以稳定循环2100 h。我们提出的均匀成核，致密生长的分步沉积策略为设计高容量无枝晶的锌负极提供了新的参考。该工作已发表在《能源化学》（Journal of Energy Chemistry）。

文章链接：https://www.sciencedirect.com/science/article/pii/S2095495625002177
